Gewölbearten erklärt: Tonnengewölbe, Kreuzgewölbe, Böhmisches Gewölbe und Ziegelgewölbe

Wer einen alten Keller betritt, durch eine Burg geht oder einen Weinkeller plant, merkt schnell: Gewölbe ist nicht gleich Gewölbe. Tonnengewölbe, Kreuzgewölbe, Böhmisches Gewölbe, Preußische Kappe – die Gewölbearten unterscheiden sich in ihrer Form, in der Art, wie sie Lasten abtragen, und in der Wirkung, die sie einem Raum geben. In diesem Beitrag erklären wir, woran Sie die wichtigsten Gewölbearten erkennen, welche Rolle das Material spielt, ob Ziegelgewölbe oder Naturstein, und welche Form zu welchem Raum passt, wenn ein neues Gewölbe gemauert oder ein altes saniert werden soll.

Was alle Gewölbearten gemeinsam haben

Ein Gewölbe ist eine gekrümmte Decke aus einzelnen Steinen oder Ziegeln, die sich gegenseitig abstützen. Anders als eine Holzbalkendecke oder eine Betonplatte trägt es seine Last überwiegend über Druck ab: Jeder Stein drückt auf seinen Nachbarn, bis die Kräfte in den Wänden oder Pfeilern ankommen. Diese tragenden Auflager nennt man Widerlager. Weil ein Gewölbe dabei nicht nur nach unten, sondern auch zur Seite drückt, brauchen die Widerlager ausreichend Masse oder eine Verankerung. Dieser seitliche Schub erklärt, warum alte Kellermauern oft so kräftig ausfallen.

Wie hoch ein Gewölbe aufsteigt, wie es sich über Ecken spannt und wohin es seine Last leitet, bestimmt die Gewölbeart. Daraus ergibt sich auch, welche Form zu welchem Raum passt. Die statische Bemessung im Einzelfall ist Sache der Planung. Die Grundformen zu kennen, hilft Ihnen aber, ein bestehendes Gewölbe einzuordnen und im Planungsgespräch die richtigen Fragen zu stellen.

Das Tonnengewölbe: die Grundform im Keller

Das Tonnengewölbe ist die einfachste und am weitesten verbreitete Gewölbeart. Im Querschnitt ist es ein Bogen, meist ein Halbkreis oder ein flacherer Segmentbogen, der in Längsrichtung gleichmäßig weiterläuft, wie eine halbierte Röhre. Es liegt auf zwei parallelen Längswänden auf und leitet seine Last gleichmäßig in diese ein.

In Weinkellern, Erdkellern und alten Bauernhäusern begegnet man dem Tonnengewölbe auf Schritt und Tritt. Es lässt sich vergleichsweise einfach mauern, nutzt die Raumhöhe gut aus und wirkt ruhig und geschlossen. Für lange, schmale Räume ist es die naheliegende Lösung. Seine Grenze liegt dort, wo Öffnungen in die Seitenwände sollen: Fenster oder Durchgänge schneiden in die Tonne ein. Dafür setzt man Stichkappen ein, kleine, quer laufende Gewölbeteile, die die Öffnung überspannen und in die Haupttonne einmünden.

Ein halbkreisförmiges Tonnengewölbe braucht mehr Raumhöhe, drückt aber weniger stark zur Seite. Ein flacher Segmentbogen spart Höhe, verlangt dafür kräftigere Widerlager. Welche Variante passt, hängt von der verfügbaren Höhe, den vorhandenen Wänden und dem gewünschten Raumeindruck ab.

Das Kreuzgewölbe: zwei Tonnen, die sich durchdringen

Ein Kreuzgewölbe entsteht, wenn sich zwei Tonnengewölbe im rechten Winkel kreuzen. Dort, wo sie sich schneiden, bilden sich vier diagonal verlaufende Kanten, die Grate. Das Besondere daran: Ein Kreuzgewölbe braucht keine durchgehenden Wände, sondern leitet seine Last gebündelt in die vier Ecken ab. Damit lassen sich Gewölbe auf Pfeiler oder Säulen stellen und mehrere Gewölbefelder aneinanderreihen. Das ergibt das typische Bild von Kreuzgängen, großen Kellern und Gewölbesälen in Burgen und Schlössern.

Man unterscheidet das Kreuzgratgewölbe, bei dem die Grate nur als Kanten im Mauerwerk sichtbar sind, und das Kreuzrippengewölbe, bei dem eigene Rippen aus Stein oder Ziegel die Grate betonen und mittragen. Aus dem Kreuzrippengewölbe haben sich in der Gotik die Stern- und Netzgewölbe mit ihren kunstvoll verzweigten Rippen entwickelt.

Ein Kreuzgewölbe zu mauern, verlangt deutlich mehr Erfahrung als eine Tonne. Die Grate müssen sauber verlaufen, die Steine an den Verschneidungen genau zugerichtet werden, und die Lastabtragung in die Ecken muss schon in der Planung berücksichtigt sein. Dafür entsteht ein Raum, der sich nach allen Seiten öffnet und eine starke gestalterische Wirkung hat. Viele Bauherren wünschen sich deshalb ein Kreuzgewölbe gerade dort, wo ein Raum mehr sein soll als ein Lager, etwa im Weinkeller mit Verkostungsbereich oder in einem gewölbten Wohnraum.

Das Böhmische Gewölbe: flach gespannt über das ganze Feld

Das Böhmische Gewölbe, oft auch Böhmische Kappe genannt, findet sich in Österreich und Bayern in vielen Häusern aus dem 18. und 19. Jahrhundert. Geometrisch ist es ein Ausschnitt aus einer Kugel, der sich flach über ein quadratisches oder rechteckiges Feld spannt. Anders als beim Kreuzgewölbe gibt es keine Grate: Die Fläche wölbt sich gleichmäßig und läuft an allen vier Seiten auf Wände oder Gurtbögen aus.

Sein Vorteil ist die geringe Stichhöhe. Das Böhmische Gewölbe kommt mit wenig Raumhöhe aus und eignet sich deshalb für Erdgeschoße, Gänge, Stallungen und Wohnräume, in denen ein volles Tonnen- oder Kreuzgewölbe zu hoch wäre. Oft sind mehrere Felder hintereinander angeordnet und durch Gurtbögen getrennt. Das ergibt den typischen Rhythmus alter Gänge und Gewölbestuben.

Gemauert wird das Böhmische Gewölbe meist in Ziegel, je nach Region und Epoche in unterschiedlichen Verbänden, etwa im Schwalbenschwanzverband. Bei einer Sanierung lohnt es sich, den ursprünglichen Verband zu erkennen, bevor nachgemauert wird. Ein Flicken in einem fremden Verband fällt nicht nur optisch auf, er fügt sich auch schlechter in das Tragverhalten der Kappe ein.

Weitere Gewölbearten im Altbestand

Neben den drei großen Grundformen gibt es eine Reihe weiterer Gewölbearten, die Ihnen in älteren Gebäuden begegnen können:

• Preußische Kappe (Kappendecke): flache Segmentbögen aus Ziegel, die zwischen Stahlträgern gespannt sind. Sie ist vor allem in Kellern und Wirtschaftsgebäuden aus dem späten 19. und frühen 20. Jahrhundert verbreitet.
• Klostergewölbe: vier gekrümmte Flächen, die von allen vier Wänden aufsteigen und sich oben treffen. Im Unterschied zum Kreuzgewölbe zeigen die Kanten hier als Kehlen nach innen.
• Spiegelgewölbe: ein Klostergewölbe, dessen Mitte als flache Fläche ausgebildet ist, häufig in Sälen und Stiegenhäusern.
• Kuppel: ein Gewölbe über rundem oder vieleckigem Grundriss, bei quadratischen Räumen über Zwickel oder als Hängekuppel ausgeführt.

Für die Praxis gilt: Je genauer Sie die Gewölbeart kennen, desto zielgerichteter lässt sich eine Sanierung planen. Ein Schaden an einer Preußischen Kappe hat oft andere Ursachen, etwa rostende Träger, als ein Riss in einem Tonnengewölbe aus Bruchstein.

Ziegelgewölbe oder Naturstein: das Material prägt den Charakter

Die Gewölbeart beschreibt die Form, das Material entscheidet über Erscheinungsbild und Verarbeitung. Ein Ziegelgewölbe ist gleichmäßig, lässt sich präzise mauern und eignet sich für alle Grundformen, vom schlichten Tonnengewölbe bis zum Kreuzgewölbe mit Rippen. Die einheitlichen Formate erlauben saubere Verbände und klare Fugenbilder. Sichtbare Ziegelgewölbe prägen viele Weinkeller und Gewölbestuben.

Natursteingewölbe und Mischmauerwerk aus Stein und Ziegel sind typisch für ältere Keller, Burgen und Wirtschaftsgebäude. Hier wird jeder Stein einzeln ausgewählt und gesetzt, die Fugen fallen unregelmäßiger aus, und das Gewölbe wirkt kraftvoller und rauer. Bei Arbeiten in solchem Bestand kommt es darauf an, Stein, Ziegel und Mörtel auf das Vorhandene abzustimmen. Gewölbebau Wagner arbeitet dafür mit Stein- und Mischmauerwerk ebenso wie mit Naturkalk und Handputz, wenn ein Gewölbe verputzt werden soll.

Für den Mörtel gilt bei alten Gewölben eine Grundregel: Kalkmörtel ist weicher als die Steine und nimmt kleine Bewegungen und Feuchtigkeit besser auf als harter Zementmörtel. Wird ein historisches Gewölbe mit Zement verfugt, können die Steine selbst Schaden nehmen, weil die Spannungen nicht mehr über die Fuge ausgeglichen werden.

Welche Gewölbeart passt zu welchem Raum?

Bei einem neuen Gewölbe beginnt die Wahl der Gewölbeart beim Raum: Grundriss, verfügbare Höhe, vorhandene Wände und die geplante Nutzung geben den Rahmen vor.

• Weinkeller und Erdkeller: Das Tonnengewölbe ist hier die klassische Wahl, bei größeren Räumen auch Kreuzgewölbe über Pfeilern. Mehr dazu finden Sie auf unserer Seite zu Weinkeller und Gewölbe.
• Wohnräume und Wellnessbereiche: Böhmische Gewölbe und flache Segmenttonnen kommen mit wenig Höhe aus, Kreuzgewölbe setzen einen gestalterischen Schwerpunkt. Einblicke gibt die Seite Wohnen und Wellness.
• Burgen, Schlösser und historische Gebäude: Hier bestimmt der Bestand die Form. Ergänzt oder nachgemauert wird in der vorhandenen Gewölbeart und Technik.

Welche Variante im Einzelfall möglich ist, klären Planung und Statik. In einem ersten Planungsgespräch lässt sich gemeinsam abwägen, welche Gewölbeart zu Raum, Nutzung und Vorstellungen passt.

Wie ein Gewölbe gemauert wird

Ob Tonne, Kreuz oder Kappe: Ein gemauertes Gewölbe entsteht in mehreren Schritten. Zuerst werden die Widerlager hergestellt, also die Wände oder Pfeiler, die den Gewölbeschub aufnehmen. Dann wird ein Lehrgerüst gesetzt, eine Unterkonstruktion aus Holz, die die Form vorgibt und die Steine trägt, bis das Gewölbe geschlossen ist. Gemauert wird von beiden Seiten zur Mitte hin, der Schlussstein im Scheitel schließt den Bogen. Erst wenn der Mörtel ausreichend fest ist, wird das Lehrgerüst abgesenkt, und das Gewölbe trägt sich selbst.

Beim Kreuzgewölbe kommen die Grate dazu, die beim Mauern besondere Sorgfalt verlangen, beim Böhmischen Gewölbe die doppelt gekrümmte Fläche. Gerade diese Details unterscheiden ein handwerklich gemauertes Gewölbe von einem Fertigteil: Fugenbild, Verband und Linienführung entstehen von Hand und geben jedem Gewölbe seine eigene Ausstrahlung.

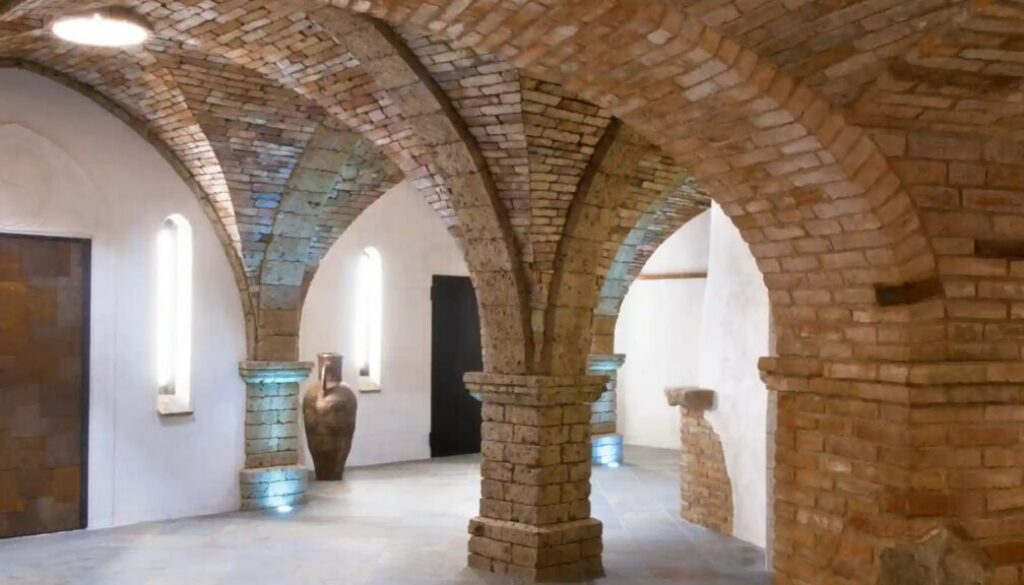

Wer die Gewölbearten nicht nur auf dem Papier vergleichen möchte, kann sie in Feldpichl ansehen. Die Schaugewölbe von Gewölbebau Wagner zeigen auf über 400 Quadratmetern verschiedene Raumgrößen und Raumhöhen, unterschiedliche Materialien und Verarbeitungsweisen.

Häufige Fragen zu Gewölbearten

Welche Gewölbeart eignet sich am besten für einen Weinkeller?

In den meisten Fällen das Tonnengewölbe. Es passt zu langen Kellerräumen, lässt sich gut mit Regalen und Nischen kombinieren und nutzt die Höhe gut aus. Für größere Keller mit Verkostungsbereich sind Kreuzgewölbe über Pfeilern eine Möglichkeit, den Raum zu gliedern.

Was ist der Unterschied zwischen Kreuzgratgewölbe und Kreuzrippengewölbe?

Beim Kreuzgratgewölbe treffen sich die Gewölbeflächen in scharfen Kanten, den Graten. Beim Kreuzrippengewölbe liegen an diesen Stellen eigene Rippen aus Stein oder Ziegel, die die Linien betonen und beim Mauern als Gerüst für die dazwischenliegenden Flächen dienen.

Woran erkenne ich ein Böhmisches Gewölbe?

An der flachen, gleichmäßig gewölbten Fläche ohne Grate, die sich über ein ganzes Feld spannt und an allen Seiten auf Wände oder Gurtbögen ausläuft. Oft folgen mehrere solche Felder hintereinander.

Kann man in ein bestehendes Gewölbe nachträglich eine Öffnung einbringen?

Das hängt von Gewölbeart, Zustand und Lastabtragung ab und lässt sich nicht pauschal beantworten. Eingriffe in ein Gewölbe gehören immer in die Hände einer fachkundigen Planung, bevor ein Stein entfernt wird.

Ist ein Ziegelgewölbe oder ein Natursteingewölbe die bessere Wahl?

Beide haben ihre Berechtigung. Ziegel erlauben präzise Formen und gleichmäßige Fugenbilder, Naturstein und Mischmauerwerk wirken urtümlicher und passen zu historischem Bestand. Entscheidend sind der Raum, der Bestand und das gewünschte Erscheinungsbild.

Fazit: die Gewölbeart kennen, besser planen

Tonnengewölbe, Kreuzgewölbe und Böhmisches Gewölbe sind die drei Grundformen, auf die Sie in Kellern, Altbauten und historischen Gebäuden am häufigsten treffen. Dazu kommen Sonderformen wie Preußische Kappe, Klostergewölbe und Kuppel. Wer die Gewölbearten unterscheiden kann, versteht, wie ein Gewölbe trägt, warum es an bestimmten Stellen Schäden zeigt und welche Form für einen neuen Raum infrage kommt. Ob Weinkeller, Wohnraum oder Sanierung im Bestand: Gewölbebau Wagner plant und mauert Gewölbe in Ziegel und Naturstein von Hand und berät Sie gern, welche Gewölbeart zu Ihrem Vorhaben passt.
